DC/DCコンバータ(非絶縁降圧型)

製品一覧に戻る

名称

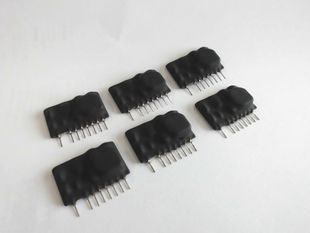

DC/DCコンバータ(非絶縁降圧型)
特徴
・広い入力電圧範囲         ・外付部品が少ない
・過電流保護機能内蔵        ・過熱保護機能内蔵
・リモートON-OFF制御可能      ・短絡保護機能内蔵
・低入力電圧検出機能内蔵      ・発振周波数500kHz
・ソフトスタート機能(任意設定可) ・小型、高効率
・出力電圧微調整端子付き
用途
・産業機器、OA機器、計測器  ・二次電源やアダプタ機器
・民生機器用のマイコン電源  ・コインパーキングメータ
・自販機、セキュリティ、レジスタ
・リレー、LEDなどの電源
概要
本製品は30V動作の駆動トランジスタ内蔵降圧型DC/DCコンバータです。
出力電圧は内部抵抗により、1.2V~12Vまで設定できます。
スイッチング周波数は300kHzと500kHzを選択できます。
ソフトスタート時間は、内部容量を付加することで任意の値に設定できます。
内蔵のUVLO機能により、入力電圧が4.5V以下になると、強制的に駆動トランジスタ
をオフします。
内部保護回路として、過電流保護、短絡回路保護、過熱保護回路を内蔵しており、
安全に使用できます。
DC/DCコンバータ DC/DC Converter DC-DCコンバータ DC-DC Converter
スイッチング電源 Switching Power Supply 電源モジュール Power Supply Module
カスタムスイッチング電源 Custom Switching Power Supply
標準電源 Standard Power Supply 小型高効率DC-DCコンバータ
Miniature High Efficiency DC-DC Converter 非絶縁型降圧DC-DCコンバータ
Non-Isolated Step-down DC-DC Converter 非絶縁型ステップダウンDC-DCコンバータ
DC-DCコンバータモジュール DC-DC Converter Module モジュラーパワーサプライ
Modular Power Supply

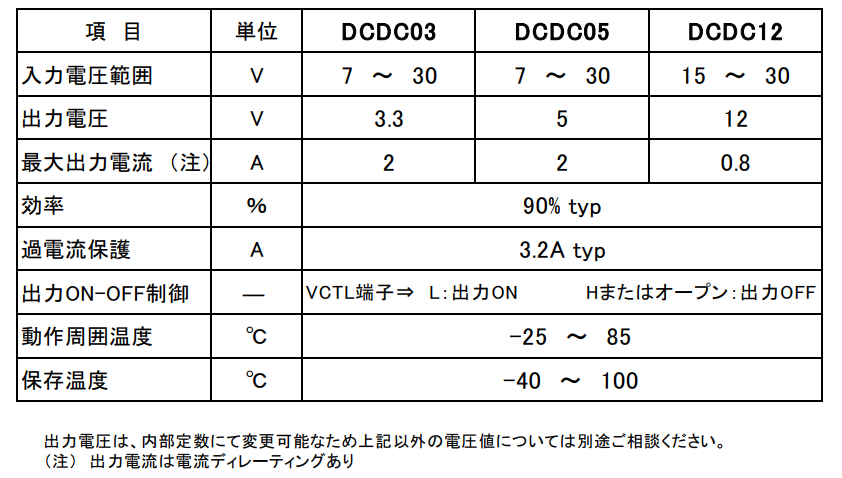

DC/DCコンバータ製品仕様表
DC/DCコンバータ製品仕様表

カタログダウンロードはこちら
